Преобразователи полной мощности RU-DRIVE FSC

Преобразователи полной мощности для ветроэнергетических установок. Модульная конструкция, управление генератором и выдача электроэнергии в сеть.

Оставить заявку

Каталог FSC

Скачать 1.07 МБ

Модульная конструкция

Управление генератором

Управление активной и реактивной мощностью

Устойчивость к провалам напряжения

Жидкостное охлаждение

Диагностика и удалённый мониторинг

Технические характеристики
Назначение
Принцип работы
Состав системы
Документы

Номинальная мощность	6500 кВт
Номинальное напряжение	1140 В
Номинальная частота сети	50 Гц
Номинальная частота генератора	90 Гц
Частотный диапазон генератора	20–140 Гц
КПД	не менее 98 %
Коэффициент нелинейных искажений THDi	не более 4 %
Скорость нарастания напряжения du/dt	менее 1000 В/мкс
Коэффициент пульсаций постоянного напряжения	не более 5 %
Тип охлаждения	Жидкостное
Степень защиты	IP54

Электрические параметры

Номинальная мощность	6500 кВт
Номинальное напряжение	1140 В
Номинальная частота сети	50 Гц
Номинальная частота генератора	90 Гц
Частотный диапазон генератора	20–140 Гц
КПД	не менее 98 %
Коэффициент нелинейных искажений THDi	не более 4 %
Скорость нарастания напряжения du/dt	менее 1000 В/мкс
Коэффициент пульсаций постоянного напряжения	не более 5 %

Конструкция и охлаждение

Тип преобразователя	Трёхуровневый, 4Q, VSI-ANPC
Силовые ключи	IGBT
Тип охлаждения	Жидкостное
Поддерживаемые генераторы	Генераторы с постоянными магнитами
Степень защиты	IP54

Силовая ячейка

Мощность силовой ячейки	1,65 МВт
Силовые ключи	IGBT-модули (Протон-Электротекс)
Охлаждение	Жидкостное

Преобразователь полной мощности согласует параметры электроэнергии, вырабатываемой генератором ветроустановки, с параметрами электрической сети.

Активный выпрямитель преобразует переменный ток генератора в постоянный. Через звено постоянного тока энергия поступает на сетевой инвертор, который формирует переменный ток для передачи в сеть.

Система охлаждения.
Активный выпрямитель на стороне генератора.
Фильтр на стороне генератора.
Сетевой инвертор.
Фильтр на стороне сети.
Тормозной чоппер.
Звено постоянного тока.

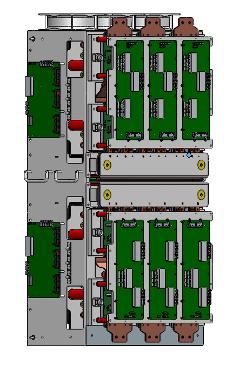

Силовая ячейка RU-DRIVE FSC

ru-drive-fsc-brochure.pdf

Скачать 2.06 МБ

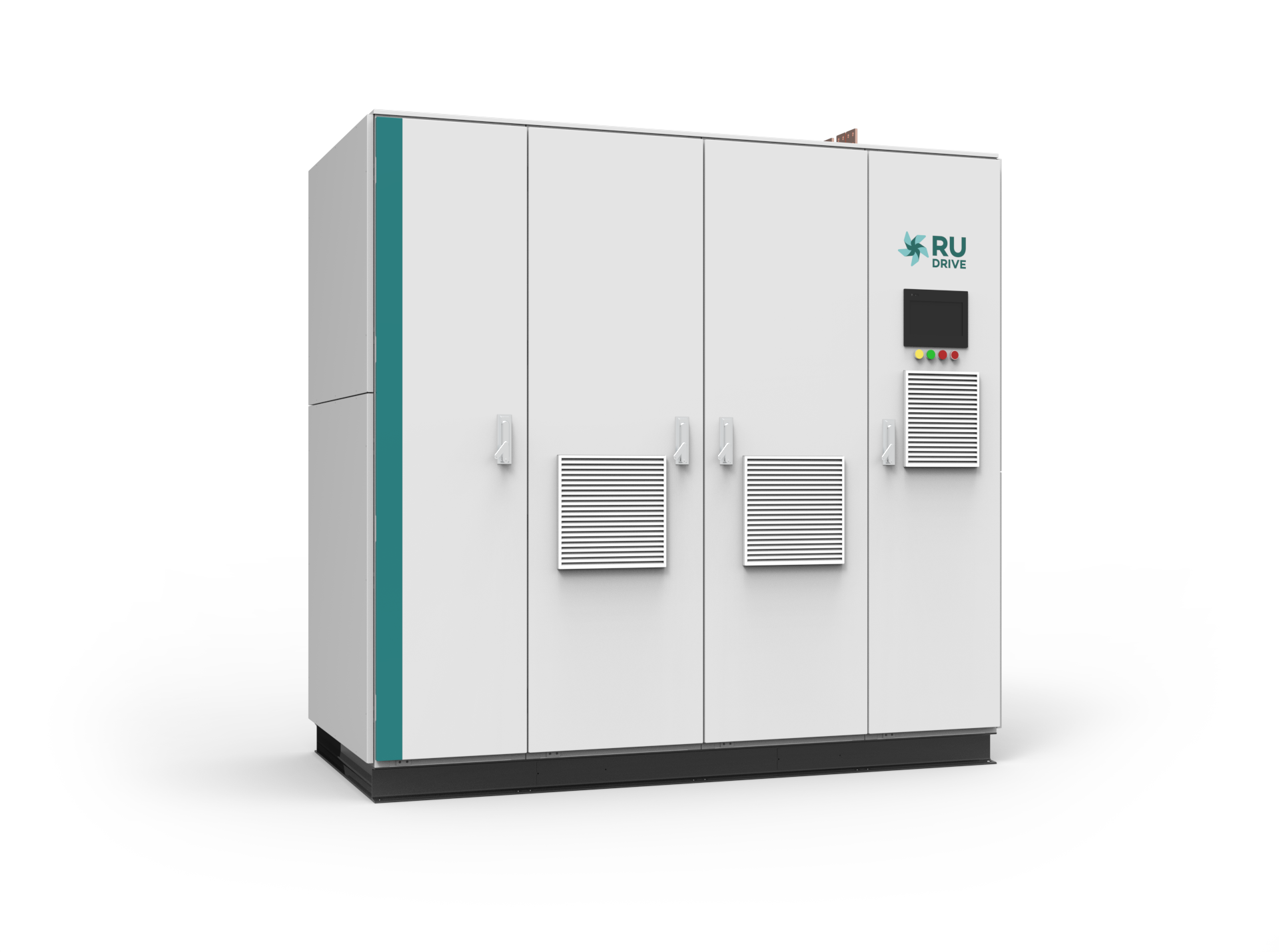

Преобразователи полной мощности RU-DRIVE FSC

Ветроконвертер RU-DRIVE FSC 6,5 МВт

Напряжение, В 1140

Цена: по запросу

Об оборудовании

RU-DRIVE FSC — преобразователи полной мощности для ветроэнергетических установок. Система управляет генератором с переменной скоростью вращения и обеспечивает передачу вырабатываемой электроэнергии в сеть.

В состав преобразователя входят активный выпрямитель на стороне генератора, фильтры генераторной и сетевой сторон, сетевой инвертор, звено постоянного тока, тормозной чоппер и система охлаждения.

Модульная конструкция Преобразователи полной мощности RU-DRIVE FSC

В основе преобразователя — унифицированные силовые ячейки. Жидкостное охлаждение отводит тепло от силовых IGBT-модулей.
